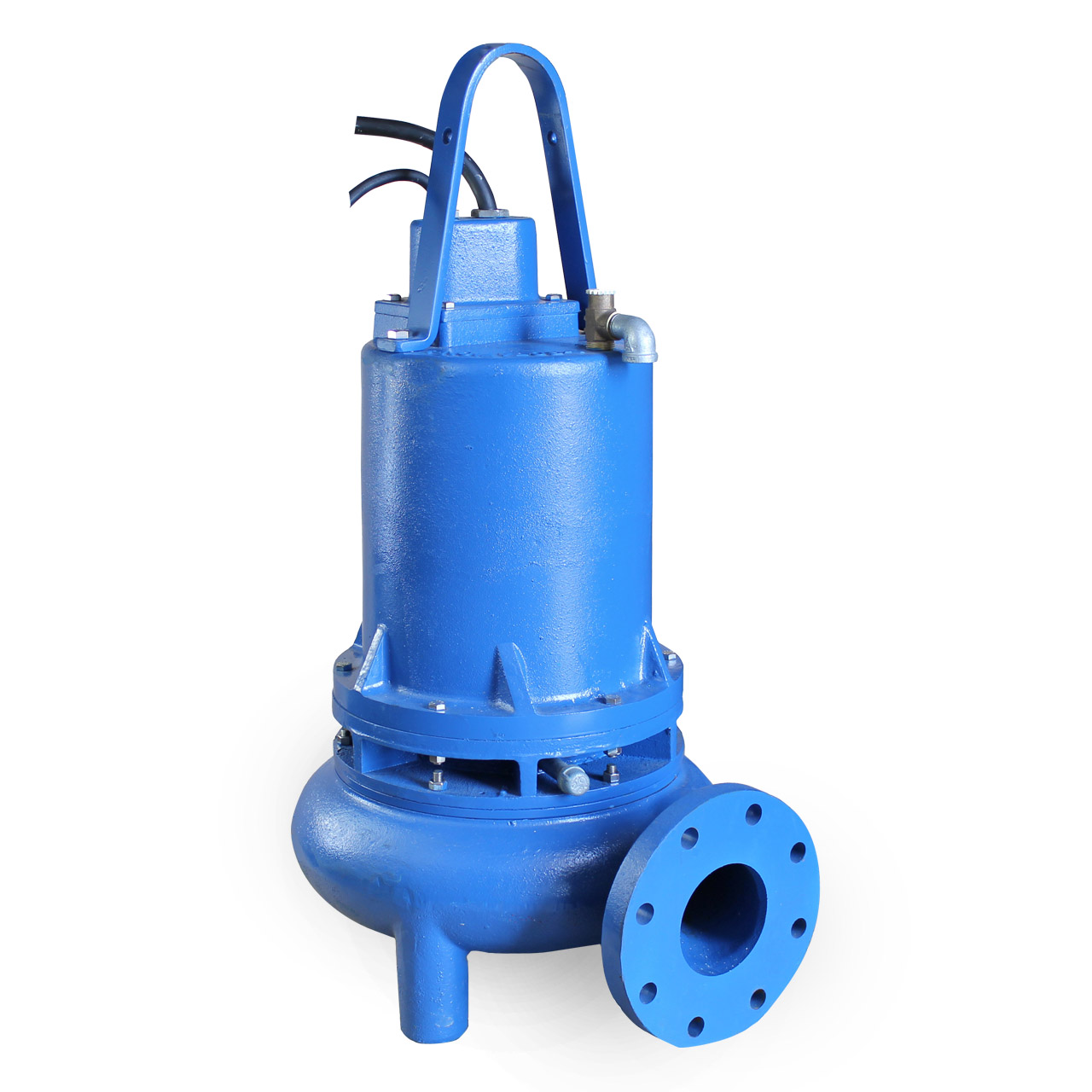

Impeler kanalizacione pumpe za otpadne vode i fekalije, često nazivane fekalne pumpe, imaju široku primenu u mnogobrojnim aplikacijama u domaćinstvima, gradskim i mesnim zajednicama, u industriji i poljoprivredi. Impeler pumpne stanice za prepumpavanje otpadnih voda su potpuno automatizovane sa mogućnošću stalnog nadzora određenih parametara. Pouzdani uređaji kontrole nivoa tečnosti (plovni prekidači, pneumatski, ultrazvučni ili električni) obezbeđuju siguran rad pumpi pri minimalnoj potrošnji električne energije. Potencijalne uzroke kvarova kao što su stanje mehaničkog zaptivača, temperatura određenih delova pumpe, prisustvo vlage ili napajanje je moguće pratiti pomoću mernih sondi i njihovim signalima pobuđivati različite alarmne sisteme. Impeler kanalizacione pumpe su konstruisane za pumpanje fekalija, mulja, otpadnih voda, podzemnih voda, uključujući i tečnosti koje sadrže velike količine čvrstog i vlaknastog materijala. Za hemijski agresivne tečnosti, određeni delovi pumpi, kao što su radna kola, kućišta ili kompletna konstrukcija pumpi su dostupni od visoko otpornih materijala kao što su nerđajući čelik i bronza. Posebnu grupu uređaja za tretman otpadnih voda, aeraciju, čine aeratori, potapajući i površinski.
Tip pumpe |
||||||||
Kanalizacione |
Potapajuće propelerne |
|||||||
Tip radnog kola |
Zatvoreno jednokanalno |
Zatvoreno višekanalno |
VORTEX |
|||||
Vrsta radne tečnosti |
Tečnosti sa sadržajem nečistoća, mulja, čvrstih čestica i dugog vlaknastog materijala |
Tečnosti sa sadržajem nečistoća i mulja sa primesama čvrstih čestica |
Tečnosti sa visokim sadržajem nečistoća ili vlaknastog materijala i gasova |
Poplavne vode, rečne vode |
||||
Temperatura radne tečnosti |
[ º C] |
min. 0 max. +40 |
||||||
Maksimalni kapacitet (protok) |
[l/s] |
150 |
1200 |
100 |
2100 |
|||
Maksimalni napor |
[m] |
95 |
90 |
60 |
7 |
|||
Zaptivanje |
Dupli mehanički zaptivač u uljnoj komori |
|||||||
Ležajevi |
Zaštićeni podmazani kotrljajni kuglični ležaj |
|||||||
Potisni priključak |
[mm] |
DN 50, 80, 100, 150 |
DN 200, 250, 300, 400, 500 |
DN 50, 80, 100, 150 |
DN 500, 600, 700, 800, 900, 1000, 1200 |
|||
Prolaz radnog kola |
[mm] |
50, 80, 100 |
100, 130, 150, 165, 200 |
50, 80, 100 |
/ |
|||
Tip instalacije |
Stacionarna mokra, mobilna mokra, stacionarna suva vertikalna i horizontalna |
Stacionarna mokra |
||||||
Materijal |
Kućište |
sivi liv, bronza, duktilni liv, nerđajući čelični liv |
||||||
Radno kolo |
sivi liv, bronza, duktilni liv, nerđajući čelični liv |
|||||||
Vratilo |
nerđajući čelik |
|||||||
Plašt za hlađenje |
nerđajući čelik |
|||||||
Mehanički zaptivač |
Silikon-karbid / silikon-karbid |
|||||||
Motor |
Broj polova |
2, 4, 6 |
4, 6, 8, 10, 12 |
2, 4, 6 |
4, 6, 8 |
|||
Brzina obrtanja |
[min -1 ] |
2900, 1450, 960 |
1470, 960-980, 680-740, 590, 490 |
2900, 1450, 960 |
1450, 960, 730 |
|||
Klasa izolacije |
H (180 º C) |
|||||||
Klasa zaštite |
IP 68 |
|||||||
Snaga |
[kW] |
1.3 - 46.1 |
5.6 - 185 |
1.3 - 46.1 |
18.5 - 160 |
|||
Frekvencija |
[Hz] |
50 |
||||||
Termalna zaštita |
Motori su opremljeni temperaturnim senzorima u namotajima, bi-metalna zaštita ili PTC na zahtev |
Motori su opremljeni temperaturnim senzorima u namotajima, bi-metalna zaštita ili PTC ili PT 100 na zahtev |
Motori su opremljeni temperaturnim senzorima u namotajima, bi-metalna zaštita ili PTC na zahtev |
Motori su opremljeni temperaturnim senzorima u namotajima, bi-metalna zaštita ili PTC ili PT 100 na zahtev |
||||
Napon |
[V] |
Navedene vrednosti se odnose za radni napon od 400 V / 3-faze. Druge vrednosti radnog napona se mogu dobiti na zahtev |
||||||
Start |
Motori su opremljeni za direktan ili zvezda-trougao start. Sve motore je takođe moguće upravljati pomoću frekventnih kontrolera ili soft startera |
|||||||
Protiveksplozivna zaštita |
Svi motori su dostupni i u protiveksplozivnoj zaštiti u skladu sa standardom II 2 G Ex c d e [ib] IIB T4, T3 |
|||||||
Suva instalacija |
Pomoću plašta za opstrujavanje motora vodom koja se pumpa ili tečnošću koja cirkuliše kroz sistem namenjen za hlađenje motora |
|||||||
Sonde |
Za nadzor stanja mehaničkog zaptivača, vlage u statoru, vlage u komori za motornu zaštitu, temperature ležajeva |
|||||||
Broj uključenja na sat |
15 |
